Description

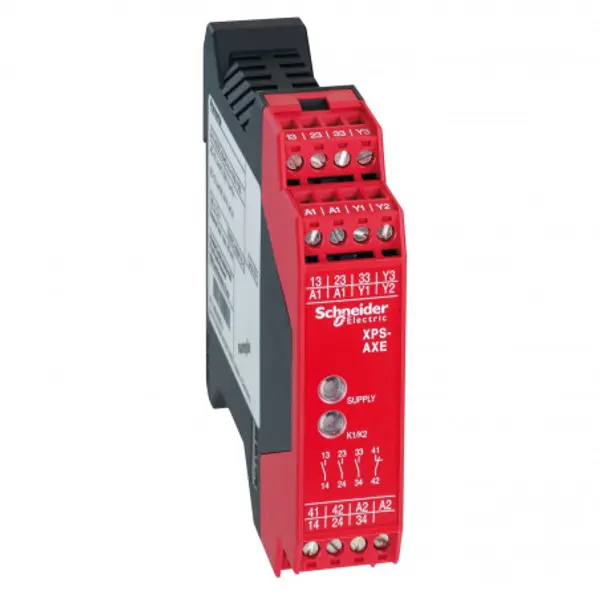

Caractéristiques principales du Relais de sécurité Schneider de référence XPSAXE5120C :
- Gamme : Automatisme de sécurité Preventa
- Type de produit ou équipement : Module de sécurité Preventa
- nom module sécurité : XPSAXE
- utilisation module sécurité : Contrôle d?Arrêt d?urgence et d?interrupteurs
- niveau de sécurité : Jusqu’à PL e/category 4 se conformer à EN/ISO 13849-1Jusqu’à SIL3 se conformer à EN/IEC 62061
- Données de fiabilité : DC > 99 % se conformer à EN/ISO 13849-1MTTFd = 457 ans se conformer à EN/ISO 13849-1PFHd = 3E-8 1/h se conformer à EN/IEC 62061
- Mode de raccordement : Borniers à ressorts, bornier débrochable, 1 x 0,2 à 1 x 2,5 mm² rigide sans emboutBorniers à ressorts, bornier débrochable, 1 x 0,2 à 1 x 2,5 mm² souple sans emboutBorniers à ressorts, bornier débrochable, 1 x 0,25 à 1 x 2,5 mm² souple avec embout de câble, sans lunetteBorniers à ressorts, bornier débrochable, 1 x 0,25 à 1 x 2,5 mm² souple avec embout de câble, avec lunetteBorniers à ressorts, bornier débrochable, 2 x 0,5?2 x 1 mm² souple avec embout de câble, avec double lunetteBorniers à ressorts, bornier débrochable
- type de sortie : Ouverture instantanée du relais, 3″F » circuit(s), sans volt
- nombre de circuits supplémentaires : 1 « O »
- [Us] tension d’alimentation : 24 V DC – 15…10 %24 V AC
- Complémentaires temps synchro entre entrées : < 0,5 s
- Fréquence d’alimentation : 50/60 Hz
- puissance consommée en VA : 4 VA DC
- tension circuit de commande : 24 V DC
- pouvoir de coupure : 3600 VA appel AC-15 B300 sortie relais360 VA maintien AC-15 B300 sortie relais
- pouvoir de coupure : 1,5 A à 24 V (DC-13) constante de temps: 50 ms pour sortie relais
- courant thermique de sortie : 6 A pour sorties instantanées et retardées
- calibre du fusible à associer : 6 A gG pour sorties instantanées
- courant minimum de sortie : 10 mA pour sortie relais
- tension de sortie minimum : 17 V pour sortie relais
- temps de réponse maximal sur ouverture des entrées : 80 ms
- [Ui] tension d’isolement : 300 V (degré de pollution 2) se conformer à IEC 60947-5-1300 V (degré de pollution 2) se conformer à DIN VDE 0110 partie 1
- [Uimp] tension assignée de tenue aux chocs : 4 kV catégorie de surtension III se conformer à IEC 60947-5-14 kV catégorie de surtension III se conformer à DIN VDE 0110 partie 1
- Signalisation locale : 2 LEDs
- Support de montage : Rail DIN symétrique 35 mm
- Poids du produit : 0,229 kg
- Type de produit :
- Relais de sécurité
- Type de connexion :
- Automatique – Bornier débrochable
- Type de contact :
- 3NO
- Gamme :
- Preventa
- Famille :
- XPSAXE
- Niveau de sécurité :
- Ple Catégorie 4 – SILCL3
- Nombre de LED en façade :
- 2 LED
- Sortie de diagnostic :
- 1 Sortie relais
- Sorties de sécurité :
- 3 Sorties
- Tension d’alimentation :
- 24Vca-cc
- Type de surveillance :
- Surveillance d’arrêt d’urgence et interrupteur de sécurité
- Pays de fabrication :
- Allemagne
- Garantie :
- 18 mois
