Description

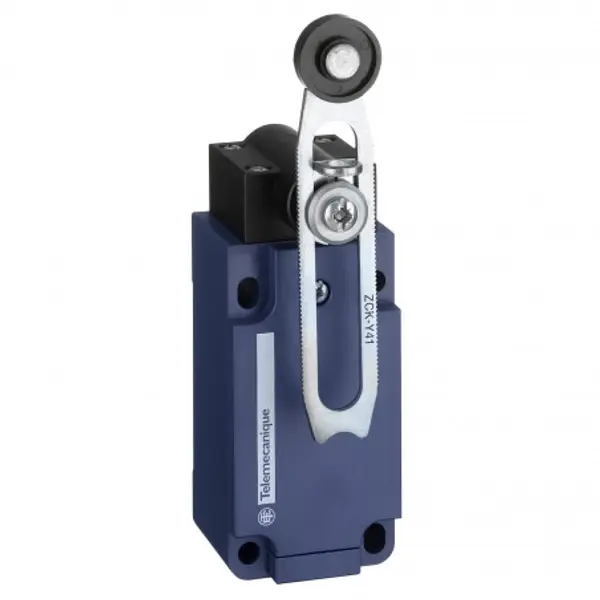

Caractéristiques principales de l’Interrupteur de position complet Schneider de référence XCKS141H29 :
- Gamme : Telemecanique Limit switches XC Standard
- Nom de gamme : Format standard
- Type de produit ou équipement : Commutateur de fin de course
- Nom de l’appareil : XCKS
- forme du capteur : –
- Type de carter : Fixe
- Type de tête : Tête rotative
- Matière : Plastique
- matière du corps : Plastique
- Matière de la tête : Plastique
- Mode de fixation : Par le corps
- mouvement tête de commande : Tournant
- type d’unité de commande : Levier à galet à rappel thermoplastique longueur variable
- type d’approche : Approche latérale, 1 ou 2 sens programmables
- entrée de câble : 1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble: 7?13 mm
- Nombre de pôles : 2
- Description des contacts : 1 « O » + 1 « F »
- Fonctionnement des contacts : À action brusque
- Complémentaires mouvement d’attaque : Avec came 30°
- raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm²
- forme d’isolation entre contacts : Zb
- nombre seuils de réglage : 1
- Ouverture positive : Avec
- couple minimal d’actionnement : 0,1 N.m
- vitesse d’attaque minimale : 0,01 m/min
- vitesse d’attaque maximale : 1,5 m/s
- désignation code des contacts : A300, AC-15 (Ue = 240 V), Ie = 3 A se conformer à EN/CEI 60947-5-1 appendix AQ300, DC-13 (Ue = 250 V), Ie = 0,27 A se conformer à EN/CEI 60947-5-1 appendix A
- [Ithe] courant thermique d’emploi sous enveloppe : 10 A CA
- [Ui] tension assignée d’isolement : 300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à CEI 60947-1300 V se conformer à CSA C22.2 No 14
- résistance maximale entre bornes : 25 M? se conformer à CEI 60255-7 catégorie 3
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 606646 kV se conformer à CEI 60947-1
- protection contre les courts-circuits : 10 A cartouche fusible, type gG
- durée de vie électrique : 5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, inductive type de charge, 24 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, inductive type de charge, 48 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
- Endurance mécanique : 20000000 cycle
- Largeur : 40 mm
- Hauteur : 117?172 mm
- Profondeur : 57 mm
- Poids du produit : 0,165 kg
- Description des bornes ISO n°1 : (21-22)NC(13-14)NO
- Type de produit :
- Interrupteur de position complet
- Type d’actionneur :
- Levier à galet plastique réglable
- Type de connexion :
- Borne à vis
- Type de contact :
- 1NO+1NF
- Gamme :
- OsiSense
- Famille :
- XCKS
- Entrées de câble :
- 1 entrée PE filetage M20
- Longueur de câble :
- Sans câble
- Résistance aux chocs IK :
- IK05
- Pays de fabrication :
- Indonésie
- Indice de protection IP :
- IP67
- Matière :
- Plastique
- Garantie :
- 18 mois
