Description
Principales Gamme de produits
Harmony K
Type de produit ou équipement

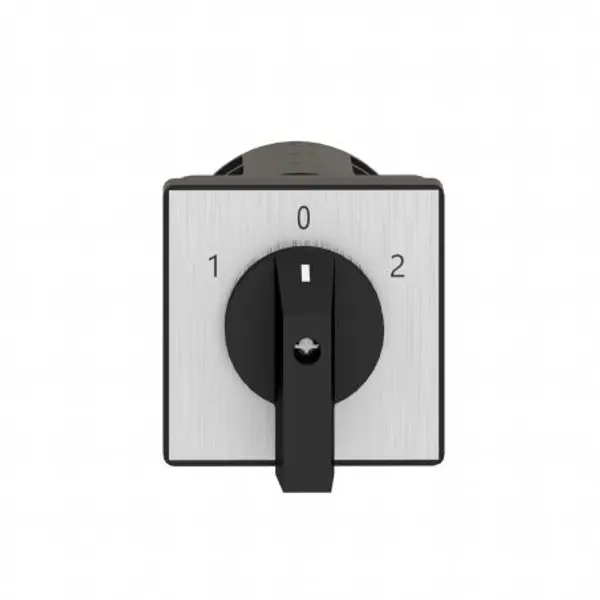

Commutateur à came complet
Nom de composant
K63
[Ith] courant thermique conventionnel
63 A
Emplacement de montage
Façade
Mode de fixation
4 trous
type de tête du contrôleur à came
With front plate 64 x 64 mm
type d’unité de commande
Noir poignée
Cadenassage de la commande rotative
Sans
présentation de l’étiquette
Avec métallisé marquage, 1 – 0 – 2 noir marquage
fonction du commutateur
Commutateur
Rappel
Sans
position 0
Avec position Off
Description des pôles
4P
positions angulaires
Gauche : 0° – 300°Droite : 0° – 60°
Degré de protection IP
IP40 se conformer à IEC 529IP40 se conformer à NF C 20-010
Complémentaires angle de commutation
60 °
[Ui] tension d’isolement
690 V (degré de pollution 3) se conformer à EN 60947-1690 V (pollution degree 3) conforming to IEC 60947-1
Courant de court-circuit
10000 A
protection contre les courts-circuits
80 A cartouche fusible, type gG
[Uimp] tension assignée de tenue aux chocs
6 kV se conformer à EN 947-16 kV conforming to IEC 947-1
Fonctionnement des contacts
À action dépendante
Ouverture positive
Avec
raccordement électrique
Borniers à vis-étrier captives souple, capacité de serrage: 2 x 10 mm²Borniers à vis-étrier captives rigide, capacité de serrage: 2 x 16 mm²
Couple de serrage
2,5 N.m
pouvoir de commutation en mA
20000 mA CC à 140 V 3 contact(s) pour inductive charge (D = 50 ms)20000 mA CC à 48 V 1 contact(s) pour inductive charge (D = 50 ms)20000 mA CC à 95 V 2 contact(s) pour inductive charge (D = 50 ms)30000 mA CC à 120 V 2 contact(s) pour résistive charge (D = 1 ms)30000 mA CC à 180 V 3 contact(s) pour résistive charge (D = 1 ms)30000 mA CC à 60 V 1 contact(s) pour résistive charge (D = 1 ms)55000 mA CC à 30 V 1 contact(s) pour inductive charge (D = 50 ms)55000 mA CC à 60 V 2 contact(s) pour inductive charge (D = 50 ms)55000 mA CC à 90 V 3 contact(s) pour inductive charge (D = 50 ms)63000 mA CC à 140 V 3 contact(s) pour résistive charge (D = 1 ms)63000 mA CC à 24 V 1 contact(s) pour inductive charge (D = 50 ms)63000 mA CC à 24 V 1 contact(s) pour résistive charge (D = 1 ms)63000 mA CC à 48 V 1 contact(s) pour résistive charge (D = 1 ms)63000 mA CC à 48 V 2 contact(s) pour inductive charge (D = 50 ms)63000 mA CC à 48 V 2 contact(s) pour résistive charge (D = 1 ms)63000 mA CC à 70 V 3 contact(s) pour inductive charge (D = 50 ms)63000 mA CC à 70 V 3 contact(s) pour résistive charge (D = 1 ms)63000 mA CC à 95 V 2 contact(s) pour résistive charge (D = 1 ms)
Endurance mécanique
300000 cycle
Largeur hors tout CAO
64 mm
Hauteur hors tout CAO
64 mm
Profondeur hors tout CAO
154 mm
Poids du produit
0,68 kg
- Type de produit :
- Commutateur inverseur
- Gamme :
- Harmony
- Famille :
- K
- Calibre :
- 63A
- Polarité :
- 4P
- Certification :
- Certifié CE
- Indice de protection IP :
- IP40
- Garantie :
- 18 mois
- Nombre de positions :
- 3 positions
